7. Verteilungssicht

Der CIMgate.HUB unterstützt vorerst nur die Einrichtung in einer Docker-Umgebung.

Gegenüber einem Installer bring es den Vorteil das die Externen Komponenten (Debezium, Nats, Datenbanken) immer in der gleichen Konfiguration und Version bei allen Installationen ohne viel Aufwand zu starten, neuaufzusetzen und zu bereinigen sind.

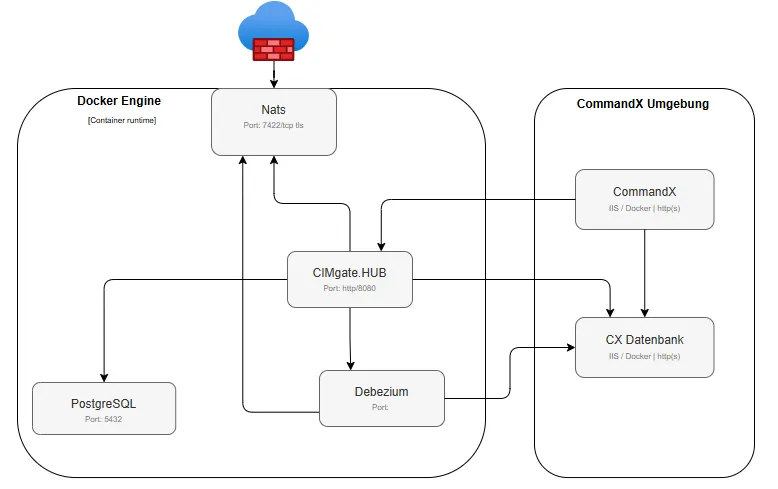

Infrastruktur Ebene 1

Container	Image / Version	Aufgabe	Netz	Volumes
hub	CIMgate.HUB (.NET 9)	Control Plane, Sync-Engine, Admin-UI	intern + Reverse Proxy, Zugriff auf CX5-DB	–
hub-db	PostgreSQL 17	HUB-Datenbank (Topologie, Shares, Audit)	intern	Volume hubdb
nats	NATS 2.10 mit JetStream	Lokaler Broker + Leafnode-Endpunkt	intern; Port 7422/TLS extern	Volume jetstream
debezium	Debezium Server 2.7	CDC aus CX5-DB nach NATS	intern, Zugriff auf CX5-DB	Offset-Store in NATS-KV
proxy	Reverse Proxy (z. B. Caddy/Traefik)	TLS-Terminierung Control Plane	Port 443 extern	Zertifikate
otel-collector (optional)	OpenTelemetry Collector	Telemetrie-Export	intern	–

Verbindungswerge von Vernetzungsarten

Der Teilende CIMgate.HUB (Master / Remote) muss immer für die Klients per IP und Port erreichbar sein und die Leafnode-Verbindung zulassen.

Klient bauen die Leafnode-Verbindung zum Remote auf und benötigen dafür die Adresse des Remotes, sowie die Credentials des Accounts. Der Account bestimmt die Subject-Berechtigungen

Annahme: Ein Knoten pro CX5-Instanz, Hochverfügbarkeit des HUB ist nicht gefordert.
